今回はまた自作銀河記事にします、実践記事ストックはあるのですが若干相談気味の記事なのでちょっと先に立てておきます
現時点での大問題と改善案についてです、事前にもっと重視しておくべきだった気がしてならない
自作勢のモチベアップに繋がれば良いなぁとは思いますが内容がアレなので微妙な模様

スタート、ブラックボールが入賞するまでこの記事は続くぞ!



まずいきなりですが問題点から
皿の取り付けについてです

plr23
見切れてる…
入賞口が現在この位置、でそこにボールを乗っけるとこの高さになります
ここで本家ギンガーンを見てみます

zisaku1
この画像自体は動画からの切り抜きなので若干下向きからの撮影になっています
赤線が球体の中央です、下向き視点を考慮するとこの線より若干下に入賞口が来るはず
オレンジが皿と入賞口の間隔が一番狭い場所です、最低でもここはボールが通るようにしないと詰まります
さらに皿の穴はボールの直径の2倍程のサイズが必要です、そうしないと詰まります 皿だけに
紫は見辛いですが皿の外側です、同じくここも通るようにしないといけません

これを踏まえると…

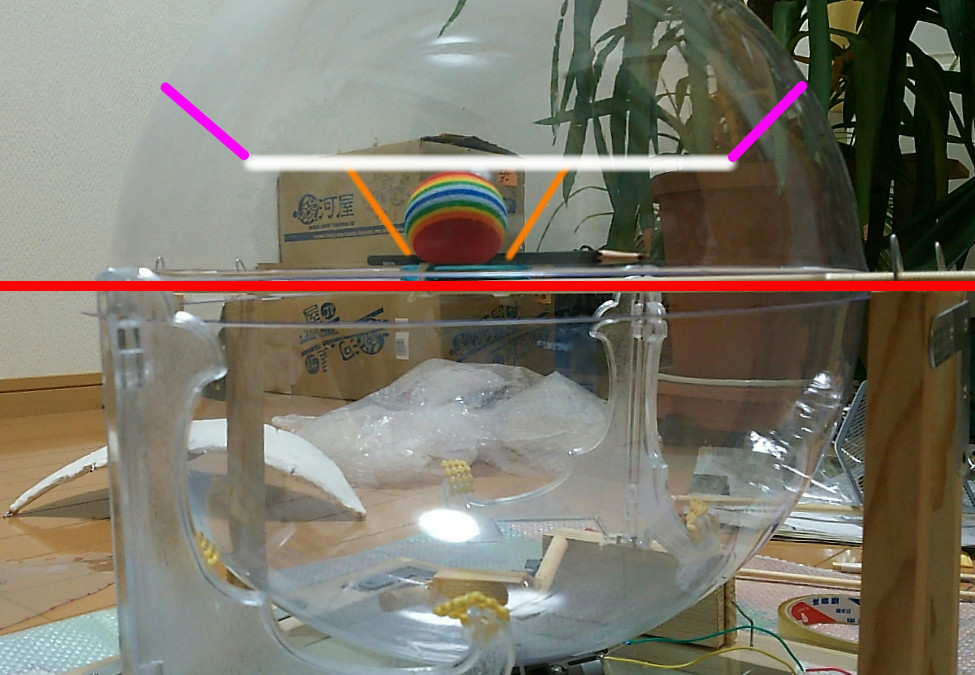

zisaku3
こうなるでしょうか、入賞口と橋渡し棒は適当に取り付けたので左右対称では無いです
オレンジ線はボールの直径の2倍のサイズに広げたつもりですがこれでも小さいレベル、見ての通り皿でボールがクルクルするスペースは全くありません
紫線もこれで足りるのかってレベルです、おまけに傾斜も付けないといけないので更に…皿だけに
皿スペースを広げるには直径の大きい球体中央に寄せなけれなりませんが橋渡し棒は移動不可です
詰んだ!

…と言いたいですがこうして記事が立つのですから改善案は用意してあります
これをどうしたいかと言うと

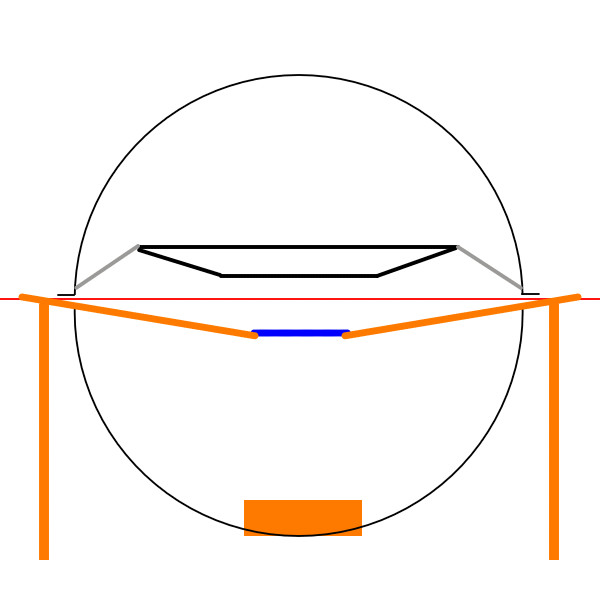

zisaku4
適当な真面目な図(半ギレ)
そう、橋渡し棒をギッチョンして斜めにして入賞口を下げます
素手では曲げられない針金で入賞口と切断した棒をボンド接続すれば強度面も大丈夫なはず
自信は無いですけどね、多分行ける
入賞口の下にモーターやセンサを取り付けると思うのでこれ以上下げるのは危ないです

更にこれにより「棒が水平である必要」が無くなるので…
下手すれば橋渡し棒が1本で事足ります
つまりボールの打ち上げ阻止要因になりにくくなります、銀河率UPです

入賞口を下げて、棒1本にすることで起こる危険性についてですが
・どうやって斜めで棒を固定するのか
現在又釘とナットで固定していますが上下方向の力も問題になってきます
入賞口が動くのはまずいので動かないようにする必要があります…
特にボールが真下から直撃してくるのでその際に一瞬でも揺れる可能性が高いです
上方向の力を全力で支え、入賞口付近をモーターやオモリで質量をかさ増しすることで下方向の力を打ち消すことも可能です、あれですよトルクとかモーメントとか言うヤツ
・棒の回転はどう防ぐか
1本になると棒は回転します、つまり入賞口が…
こちらも中央の質量かさ増しと又釘で防ぐことは出来るかもしれません
・1本でモーター等の取り付けは出来るのか
まだ何も決定していないこの部分ですが適当に作ると今回みたいな自体になりかねないです
針金はかなり強力な部材なので有効利用すれば行けるかも…
何度も言いますが針金+タコ糸の固定は最強です、ただし数作らないとボロボロな模様
・ドームは浮かないのか
現在ドームの上下は分離しており間に橋渡し棒を挟んでいます
ですが斜めにすることでより浮いてしまう可能性があります、未調査です
最悪その部分だけ切り取るのも手ですが…うーむ避けたい
それか隙間を何かしらで埋めれば良いです

しかしこれ、成功すればかなりのメリットがあります
是非ともこの点に突っ込みが欲しいなぁと思っていますが…どうでしょう



次に皿についてですが今まで頂いた案を改良してみました
もちろんこれで上手く行くかどうかは一切分かりませんが案として提示してみます

zisaku5
こちらは球体を真上から見た図です、水色部分が皿だと思ってください
サイズ比率は適当なので目安です

赤色が針金で、これとセロハンテープで皿を繋げようと思います
橋渡し棒と少しだけ位置をずらすことでボールが真下から直撃するのを防いでもらいます、どの道皿は上のドームだけで全て固定する予定なのでいくらでも回転させて微調整できるようにはしますが
針金は片方に1本か2本使い皿を上の図のように支えるつもりです、先程も書きましたが素手では早々曲がらない強度を誇るのでボールが更に勢いよくぶつかっても曲がる心配は無いはずです
確か紹介していなかったと思うのですがボールは1つあたり4グラムしかありません、軽すぎぃ!

ドームと針金もセロハンテープでくっつけます、針金自体をうねらせればすっぽ抜ける可能性がかなり減りますがそもそも綺麗に成形出来るかどうかが怪しい
ドームとセロハンでくっつけると軽々しく言っていますがそこが難しいのです…

この設計のメリットは
・皿の支柱とボールの接触を考えなくてもよくなる
上ドームに穴を開けて吊るす案を元々は考えていましたがボールが飛んでくる位置に作らないといけないので間違いなく衝突するでしょう…穴を開けなくても、です
この改善案として上ドーム中央から支柱を下げる案も考えましたがそれでもぶつかります、なら橋渡し棒に全部受け持ってもらえば良いんじゃないか?と
・針金さえ作れば取り付け容易
メンテナンス性も良しです、ただし針金を誤って曲げてしまえば再作成が待っている
あと純粋にこの針金が作れるのか?と言う問題もあります
ちなみに針金1本で片方を支えることになった場合はハンダか何かで無理やり二股にします

まあ当然デメリットと言うか心配事もありまして、
・本当に強度は足りるのか
・ドームと針金の接合部がボールの妨げにはならないのか
…ですね、多分大丈夫だとは思うのですが



以上です、文字ばかりでごめんね
ここを超えたら完成はほぼ間近です、楽しみ楽しみ!
皿自体は買ってあるPPシートを何とか切り抜き、中央の穴はキリで貫通させまくって抜きます
ただ皿の大きさは入賞口の位置で変える必要があるので先に作る訳には行きません
なので記事立てして意見を聞きたいと思っていました、ここで止まると季節的にノコギリ封印の可能性ががが
ちょっとモタモタしていられないかもしれませんが急がずゆっくりやります;
